Силовой бампер на УАЗ

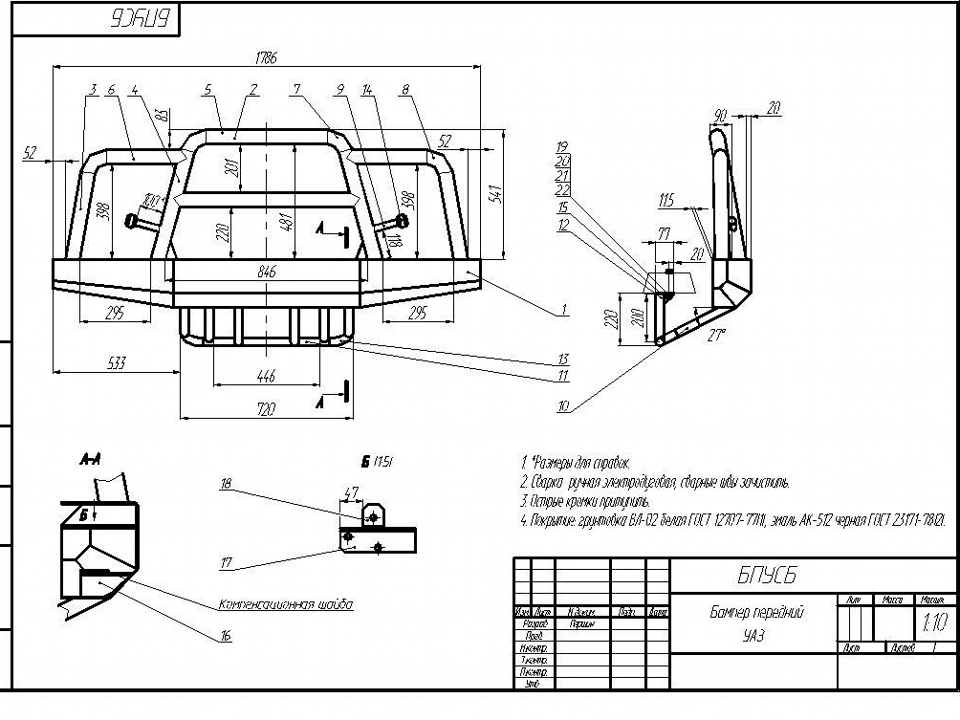

УАЗ - автомобиль для использования в боевой обстановке, потому требует максимального усиления. В том числе спереди. Спереди бампер на автомобиле УАЗ должен противостоять и гасить удары от различных препятствий. Не допускать "въезжания" препятствия во внутренние конструкции автомобиля. Предотвращать повреждение рамы и кузова. Таким образом бампер должен быть прочным, но не железобетонным - должен обладать определённой гибкостью и упругостью. Чертёж силового бампера на УАЗ типа "Спрут" можно скачать в сети Интернет.

Спрут

Можно приобрести "Спрут" в готовом заводском виде (стоит порядка 9000 рублей), но по отзывам – оно того не стоит. Сварено не аккуратно, кривыми ляпаными швами. Крепится бампер на штатное место без дополнительного усиления четырьмя обычными болтами М8. Конструкция бампера простая коробчатая без особого усиления, так что особо не поджетишь. Нет штатной возможности закрепить лебёдку.

Лучше использовать "Спрут просто в качестве образца для изготовления бампера собственной конструкции. И там уже учесть все необходимые качества на своё усмотрение.

Как сделать чертеж силового бампера самому

Сделать чертёж силового бампера на УАЗ по образцу можно с помощью хорошего запаса картона и скотча. На картоне размечается контур бампера и делаются выкройки отдельных его частей. С помощью скотча части легко собираются в единое целое и так же легко разбираются. По ходу можно вносить необходимые улучшения и дополнения.

При этом надо помнить, что бампер должен бать в итоге обтекаемым, без торчащих загогулин по бокам, вверх и вниз. Также продумывается местоположение и конфигурация площадки, на которой планируется разместить лебедку и электропривод. Окончательный картонный прототип можно примерить по месту и если всё устраивает перейти к чистовому проектированию чертежа, который потом будет передан изготовителю.

Для чистового чертежа снимаются размеры с отдельных частей выкройки и переносятся на ватман. Так разрабатывается уже рабочий вариант чертежа по отдельным элементам, пригодный для воплощения в металле на производстве. По чертежам на ватмане из металла вырезаются элементы бампера в натуральную величину.

Эти заготовки обрабатываются до нужной формы, в них сверлятся все нужные отверстия. Потом производится их соединение. Большая часть элементов бампера на УАЗ скрепляется путём сварки, лебёдка крепится болтами.


Источник: http://vsepoedem.com/story/chertezh-silovogo-bampera-na-uaz
